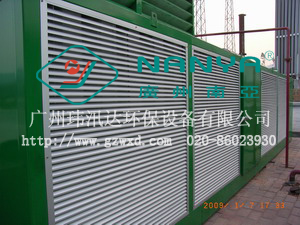

WBX-百叶式消声器



产品简介:消声百叶采用镀锌钢板制作,并可根据用户使用环境需求采用不锈钢、铝板等优质材料制作。百叶片通过合理设置衰减噪声的辐射,叶片下侧设置微孔活塞式吸声共振体吸收噪声。该产品消声频带较宽,能满足通风散热、采光、围护及控制噪声向外辐射的要求。


适用范围:本产品广泛应用于通风散热要求较高声场的通风、空调系统、走廊回风口、无回风管道的机房回风口、管道末端的送回风口、冷却塔通风消声、噪声屏障通风口、空气调节风口、冷却装置设备的通风口消声及其他设备机房的进排风窗口等。


结构特点:椭圆形百叶片设计,通风阻力小,叶片上方可防雨水,叶片下方能有效吸收噪声;并具有防火、防雨、防潮、美观大方的特点。其消声量为5-15dB(A),压力损失≤30Pa,每平方米适用流量1500m3/h~3000m3/h。







WBX-百叶式消声器技术性能参数

序号

外形尺寸
mm

适用流量
(m3/h)

重量
kg

D

W

H

流速(5~20m/s)

1

250

600

600

360~1080

14

2

250

600

900

540~1620

19

3

250

600

1200

720~2160

21

4

250

600

1500

900~2700

35

5

250

900

900

810~2430

26

6

250

900

1200

1080~3240

35

7

250

900

1500

1350~4050

46

8

250

900

1800

1620~4860

56

9

250

1200

1200

1440~4320

55

10

250

1200

1500

1800~5400

65

11

250

1200

1800

2160~6480

77

12

250

1200

2100

2520~7560

89

13

250

1200

2400

2880~8640

98

14

300

600

600

360~1080

17

15

300

600

900

540~1620

23

16

300

600

1200

720~2160

25

17

300

600

1500

900~2700

42

18

300

900

900

810~2430

32

19

300

900

1200

1080~3240

42

20

300

900

1500

1350~4050

55

21

300

900

1800

1620~4860

67

22

300

1200

1200

1440~4320

66

23

300

1200

1500

1800~5400

80

24

300

1200

1800

2160~6480

93

25

300

1200

2100

2520~7560

107

26

300

1200

2400

2880~8640

118



注:以上仅为部分产品规格型号,可按用户实际使用要求进行设计制造。
