   WZP-片式消声器系列 ·首页  >   品业产品中心   >  消声产品

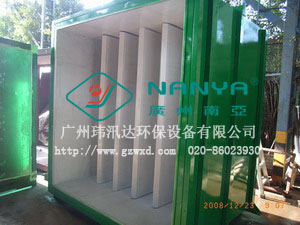

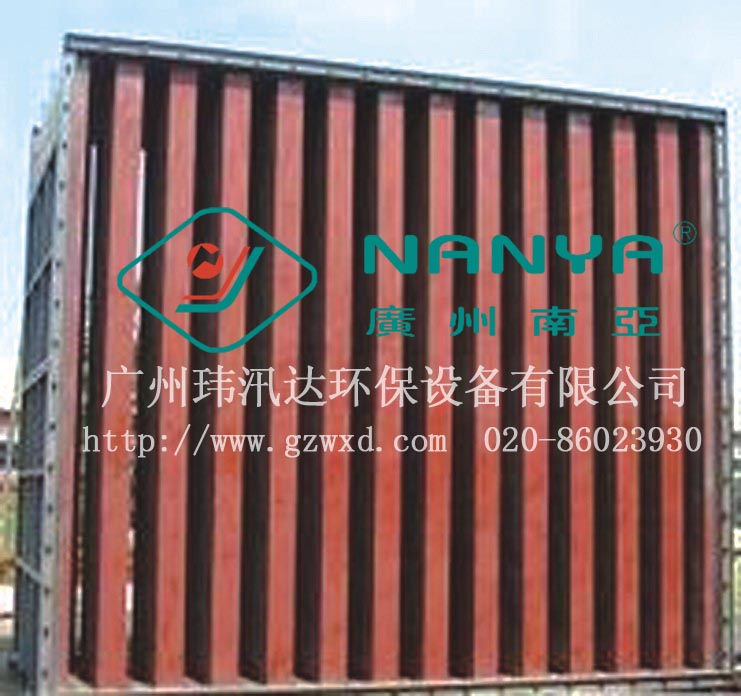

WZP-片式消声器械系列



产品简介:WZP-系列片式消声器为阻性消声器,当声波通过衬贴吸声材料的管道时,吸声材料消耗声波的能量,从而达到降噪的效果;本系列消声器通过优化设计,增加若干个通道和片厚,使多孔吸声材料的表面积增加,从而提高了消声量。


适用范围:该产品适用于大型建筑、地下室停车场、广播电视大楼、影剧院、宾馆酒楼、工厂加工车间、会议厅、商场、医院、办公大楼等环境区域通风系统中的噪声治理工程。


产品特点:适用消声量大(尤其对中、低频噪声消声效果显著)、压力损失少、气流再生噪声低、可加法兰组合或异径管安装、防火防潮、宽频带消声,在63HZ~8000HZ频段(5~10m/s风速)其消声量可达6~12.5dB,压力损失约15~45Pa。






WZP100-型片式消声器技术性能参数

序号

法兰内径

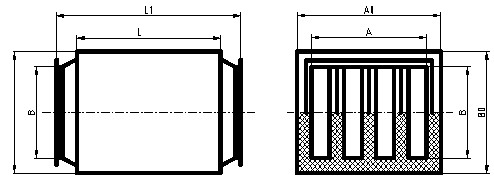

外形尺寸(mm)

有效长度

适用风量(m3/h)

A×B(mm)

Ao×Bo×Lo

lo(mm)

v=5m/s~v=10m/s

1

500×200

700×400×1300

1000

1800 ~ 3600

2

500×320

700×520×1300

1000

2880 ~ 5760

3

630×320

830×520×1450

1000

3620 ~ 7240

4

630×500

830×700×1450

1000

5670 ~ 11340

5

800×320

1000×520×1450

1000

4600 ~ 9200

6

800×500

1000×700×1450

1000

7200 ~ 14400

7

800×630

1000×830×1600

1000

9070 ~ 18140

8

1000×320

1200×520×1600

1000

5760 ~ 11520

9

1000×500

1200×700×1600

1000

9000 ~ 18000

10

1000×630

1200×830×1600

1000

11340 ~ 22680

11

1000×800

1200×1000×1600

1000

14400 ~ 28800

12

1250×320

1550×520×1600

1000

7200 ~ 14400

13

1250×500

1550×700×1600

1000

11250 ~ 22500

14

1250×630

1550×830×1600

1000

14175 ~ 28350

15

1250×800

1550×1000×1600

1000

18000 ~ 36000

16

1250×1000

1750×1200×1600

1000

22500 ~ 45000

17

1600×320

1800×520×1600

1000

9216 ~ 18432

18

1600×500

1800×700×1600

1000

14400 ~ 28800

19

1600×630

1800×830×1600

1000

18140 ~ 36280

20

1600×800

1900×1000×1600

1000

23040 ~ 46080

21

1600×1000

2000×1200×1600

1000

28800 ~ 57600

22

1600×1250

2000×1450×1600

1000

36000 ~ 72000

23

2000×500

2440×700×1600

1000

18000 ~ 36000

24

2000×630

2440×830×1600

1000

22680 ~ 45360

25

2000×800

2440×1000×1600

1000

28800 ~ 57600

26

2000×1000

2440×1200×1600

1000

36000 ~ 72000

27

2000×1250

2440×1450×1600

1000

45000 ~ 90000

28

2000×1600

2440×1800×1600

1000

57600 ~ 115200



WZP50-型片式消声器技术性能参数

序号

法兰内径

外形尺寸(mm)

有效长度

适用风量(m3/h)

A×B(mm)

Ao×Bo×Lo

lo(mm)

v=5m/s~v=10m/s

1

500×200

600×300×1300

1000

1800 ~ 3600

2

500×320

600×420×1300

1000

2880 ~ 5760

3

630×320

730×420×1450

1000

3620 ~ 7240

4

630×500

730×600×1450

1000

5670 ~ 11340

5

800×320

900×420×1450

1000

4600 ~ 9200

6

800×500

900×600×1450

1000

7200 ~ 14400

7

800×630

900×730×1600

1000

9070 ~ 18140

8

1000×320

1100×420×1600

1000

5760 ~ 11520

9

1000×500

1100×600×1600

1000

9000 ~ 18000

10

1000×630

1100×730×1600

1000

11340 ~ 22680

11

1000×800

1100×900×1600

1000

14400 ~ 28800

12

1250×320

1350×420×1600

1000

7200 ~ 14400

13

1250×500

1350×600×1600

1000

11250 ~ 22500

14

1250×630

1350×730×1600

1000

14175 ~ 28350

15

1250×800

1450×900×1600

1000

18000 ~ 36000

16

1250×1000

1450×1100×1600

1000

22500 ~ 45000

17

1600×320

1800×420×1600

1000

9216 ~ 18432

18

1600×500

1800×600×1600

1000

14400 ~ 28800

19

1600×630

1800×730×1600

1000

18140 ~ 36280

20

1600×800

1800×1900×1600

1000

23040 ~ 46080

21

1600×1000

1800×1100×1600

1000

28800 ~ 57600

22

1600×1250

1800×1350×1600

1000

36000 ~ 72000

注:以上仅为部分产品规格型号,可按用户实际使用要求进行设计制造.
