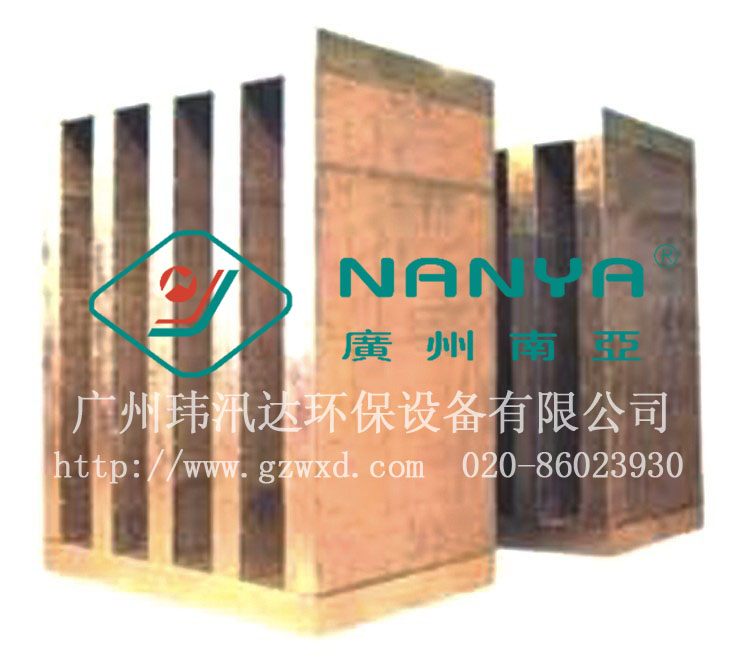

WDL-大风量片式消声器系列
“WDL－系列大风量片式消声器”由一排排平行的消声片组成，它的每个扁形通道相当于一个矩形并联消声器中，因而对高、中、低频的消声效果好（63HZ~8000HZ频程），其消声量为15~25dB(A)，压力损失约12~35Pa，风速6~12m/s。
该产品广泛应用于通风空调系统、管道消声、排气消声。地下铁路、公路隧道、地下车库、发电站、大型建筑、燃气轮机、柴油发电机、压缩机等大、中型通风系统噪声治理工程。
该产品具有空气流速高、压力损失小、通风量大、消声量大（尤其对中、低频噪声消声效果显著）、气流再生噪声低、噪声衰减效果好、宽频带消声、空气动力性能好、防火防潮等特点。
WDL-大风量片式消声器技术性能参数
|
序号 |
法兰接口
H×W(mm) |
外形尺寸(mm)
H1×W1×L1 |
有效长度
Lo(mm) |
适用风量(m3/h)
V=5m3/h~V=12m3/h |
|
1 |
1000×2000 |
1080×2080×2500 |
2500 |
18000~43200 |
|
2 |
1000×3000 |
1080×3080×2500 |
2500 |
27000~64800 |
|
3 |
1000×4000 |
1080×4080×2500 |
2500 |
36000~86400 |
|
4 |
2000×2000 |
2080×2080×2500 |
2500 |
36000~86400 |
|
5 |
2000×3000 |
2080×3080×2500 |
2500 |
54000~129600 |
|
6 |
2000×4000 |
2080×4080×2500 |
2500 |
72000~172800 |
|
7 |
3000×3000 |
3080×3080×2500 |
2500 |
81000~194400 |
|
8 |
3000×4000 |
3080×4080×2500 |
2500 |
108000~259200 |
|
9 |
4000×4008 |
4080×4080×2500 |
2500 |
144000~345600 |
注：以上仅为部分产品规格型号，可按用户实际使用要求进行设计制造. |
