   WWX-微孔板弯头消声器 ·首页  >   品业产品中心   >  消声产品

WWX-微穿孔板弯头消声器



产品简介:该产品利用微穿孔板活塞吸声元件,将微穿孔板固定于板后的轻钢龙骨上,与外壁形成空腔,组成微穿孔板共振吸声构件并与微穿孔消声器构成配套系列。


适用范围:通风空调系统管道的消声处理。特别适用于管道长度有限,安装直管消声器受限制的空调通风系统。既利用了空间,又提高了消声效果。


产品特点:该产品可同标准风管配套连接,消声效果佳、阻力损失小、再生噪声低、安装方便、外形美观。适用风量2000~60000m3/h (风速6~12m / s) , 消声量10~25dB(A),阻力系数≤0.7。

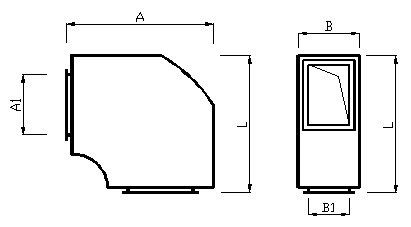

WWX-微穿孔板消声弯头技术性能参数

序号

外形尺寸
mm

法兰接口尺寸
mm

适用流量
(m3/h)

重量
kg

A

B

L

A1

B1

流速(5~20m/s)

1

770

450

770

320

250

1300~5450

55

2

1130

520

1130

500

320

2650~11100

105

3

1130

600

1130

500

400

3450~14000

130

4

1380

600

1380

630

400

4280~17600

160

5

1530

600

1530

800

400

300~21500

235

6

1530

700

1530

800

500

6750~26550

285

7

1880

700

1880

1000

500

8500~33550

338



注:以上仅为部分产品规格型号,可按用户实际使用要求进行设计制造。
