WZW-Y圆形消声弯头



 产品简介:消声弯头有矩形和圆形两种结构形式,内衬贴吸声材料,是一种简单而有效的消声产品,可改变管道内气流的方向,内设置导流片,降低阻力气流;可以使风机和风管的布置更加灵活、合理;消声弯头内还可安装消声阵片,增加消声弯头消声量。


适用范围:大型建筑、地下室停车场、广播电视大楼、影剧院、宾馆酒楼、工厂加工车间、会议厅、商场、医院、办公大楼、通风空调、发电机房、空压机房、工厂加工车间等通风空调、净化系统需在管道转弯处消声。


产品特点:特别适用于风量大、管道长度有限,安装直管消声器受限制的空调通风系统。既利用了空间,又提高了消声效果,该产品可同标准风管配套连接,其配套性能好、消声效果佳、阻力损失小、安装方便、外形美观。消声量:7~16 dB(A),阻力:10~45Pa。

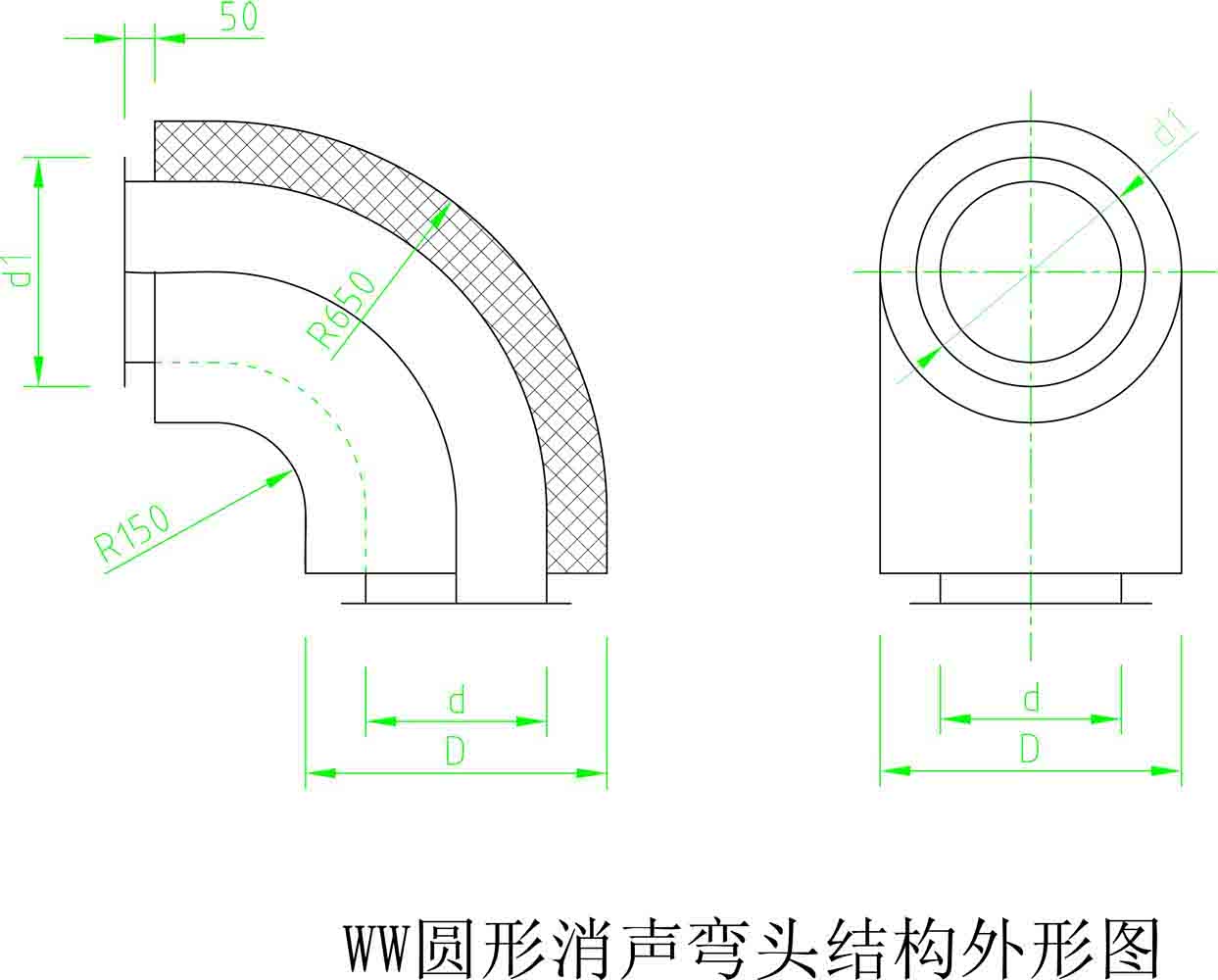

WZW-Y圆形消声弯头技术性能参数

序号

法兰内径

外 径

R(mm)

适用风量

d (mm)

D

d1

(m3/h)

1

100

300

180

150

165~330

2

150

350

230

150

405~810

3

200

400

280

150

667~1335

4

250

450

330

150

1050~2100

5

300

540

380

150

1387~2774

6

350

620

430

150

2160~4320

7

400

700

480

150

2690~5380

8

450

750

530

150

3400~6800

9

500

820

600

150

4215~8430

10

550

870

650

150

5330~10665

11

600

1000

700

150

6075~12150

12

650

1080

750

150

6750~13500

13

700

1140

820

150

8265~16530

14

750

1190

870

150

9375~18750

15

800

1240

940

150

10800~21600

16

850

1290

990

150

10350~20700

17

900

1400

1040

150

13680~27360

18

950

1450

1090

150

14925~29850



注:以上仅为部分产品规格型号,可按用户实际使用要求进行设计制造
